Conferenza acustica Hall Interior Decoration Design di progettazione di architettura della sala riunioni
1. Panoramica di progetto
Questo piano prende un auditorium con un'area di costruzione circa di 176.1㎡, un'altezza di circa 3 metri e un volume dell'interno di ³ di circa 530m come esempio spiegare il piano di sviluppo acustico architettonico dell'auditorium.
Il requisito acustico principale nell'auditorium è di assicurare i chiari suoni vocali. Ciò richiede il controllo rigoroso del tempo di riverbero (particolarmente il tempo a bassa frequenza di riverbero) nell'auditorium ed il controllo del tempo a bassa frequenza di riverbero è un aspetto relativamente difficile nel campo acustico, che può essere sostituito dai professionisti non decorativi.
Requisiti di progettazione
Conformemente «al codice standard nazionale per progettazione acustica architettonica dei teatri, cinema e auditorium» e gli indicatori acustici proposti e misure acustiche, con i calcoli di progettazione per controllare i vari parametri, per eliminare i vari difetti e migliorare la qualità dell'ambiente acustico interno dello spazio per assicurare uso normale delle stanze funzionali. Faccia la progettazione della decorazione interna raggiungere l'effetto sia di bello che di pratico.
Scopi di progettazione:
1) Lo spazio dell'interno ottiene le risposte in frequenza appropriate di tempo di riverbero e di riverbero ed il momento di riverbero di mezzo frequenza è controllato all'interno della gamma di 1.0s nelle circostanze a tutto campo di raggiungere una buona chiarezza dell'ambiente e di voce di qualità del suono.
2) Difetti acustici quali le onde stazionarie silenziose, gli echi di sbattimento e gli echi multipli.
2. Parametri di base di progettazione acustica
2,1 tempo di riverbero
Il tempo T60 di riverbero si riferisce al tempo che prende affinchè il livello di pressione sonora si decomponga da 60dB dopo che la sorgente sonora nelle fermate della stanza che fanno il suono dopo il campo sonoro nella stanza raggiunge uno stato di stabilità. È uno degli indicatori obiettivi più importanti per valutare la qualità del suono di una stanza.
La formula di calcolo di T60 è:
Fra loro, il coefficiente di assorbimento acustico medio dell'interno:
volume della V-stanza, ³ di m.;
area dell'interno S-totale, ² di m.;
coefficiente di assorbimento acustico medio α-dell'interno;
coefficiente di attenuazione del m.-suono in aria (M-1);
Area di ogni parte della stanza, ² di si- di m.;
il αi-the il coefficiente di assorbimento acustico che corrisponde al si;
Numero di persone di Nj-the o oggetti, ² di m.;
il αj-the il coefficiente di assorbimento acustico che corrisponde al Ni.
La lunghezza del tempo di riverbero direttamente colpisce l'effetto di ascolto. Se il tempo di riverbero è troppo lungo, colpirà la chiarezza di ascolto e può causare l'urlo nel sistema sano di rinforzo e non è favorevole al guadagno della trasmissione sonora del sistema sano di rinforzo. Se è troppo breve, il suono diventerà asciutto, debole ed artificiale, che colpirà la capacità normale della gente di distinguere il suono. A questo scopo, i materiali fonoassorbenti devono essere sistemati ragionevolmente in modo che la curva di risposta in frequenza tenda ad essere basicamente piana raggiungere un periodo adatto di riverbero.
2,2 rumore di fondo (Marina militare)
Il rumore ambientale pricipalmente comprende il rumore ambientale fuori della costruzione ed il rumore ambientale dentro la costruzione.
Il rumore ambientale fuori della costruzione include: rumore di traffico, rumore della fabbrica, rumore della costruzione di edifici, rumore di affari, rumore di vita sociale, ecc.
Il rumore ambientale nella costruzione include: sala pompe, locale macchine del condizionamento d'aria, stanza dell'elevatore ed altre stanze dell'attrezzatura, rumore dal flusso della gente nell'ingresso e nei corridoi e rumore di impatto del pavimento generato dalle attività del personale superiore, ecc.
2,3 nessun difetti di qualità del suono quali risonanza a bassa frequenza e colorazione sana
Un eco di sbattimento è una serie subito dopo di impulsi riflessi causati dallo stesso impulso originale. Il fenomeno di eco di sbattimento è generato facilmente fra le superfici parallele.
La focalizzazione acustica significa che il suono è messo a fuoco ad un posto dopo la riflessione dalla superficie concava dell'arco, con conseguente distribuzione irregolare del campo sonoro. La parete concava dell'arco è molto facile da produrre il fenomeno di focalizzazione del suono.
Per migliorare l'effetto d'ascolto dell'auditorium, non solo è richiesto per controllare il tempo di riverbero nel corridoio, ma anche eliminare i difetti acustici quale l'eco sano di sbattimento e del fuoco, di modo che la voce nel corridoio è chiara ed il campo sonoro è uniforme.
3. analisi acustica del posto
1. Il volume della sala riunioni è ³ di 528m, che è molto facile da generare gli echi e gli echi multipli, rendente l'udienza della gente nuvolosa.
2. La lunghezza è 17.5m, il percorso sano libero è troppo grande ed è facile da produrre l'eco.
3. Il posto è rettangolare, con le pareti parallele e gli echi di vibrazione sono probabili essere generati fra le pareti parallele.
4. Il soffitto del posto è parallelo al tetto ed è facile da formare le riflessioni multiple parallele alle mattonelle a terra. I fenomeni di cui sopra causeranno i difetti acustici nella sede e colpiranno l'effetto d'ascolto del pubblico. I materiali acustici devono essere installati correttamente per migliorare ed eliminare i difetti acustici.
4. Proposta acustica
la parete
I requisiti funzionali principali dell'auditorium: pricipalmente per le conferenze; per migliorare l'uniformità del campo sonoro dell'interno, assicurare la chiarezza di discorso dell'interno ed elimina i difetti acustici quali gli echi dell'interno, echi multipli e gli echi d'ondeggiamento, materiali fonoassorbenti con forte assorbimento acustico saranno selezionati per raggiungere lo scopo di controllo del tempo breve di riverbero.
Per ragionevolmente controllare il tempo di riverbero nella sala riunioni, mantenere l'effetto di progettazione della decorazione, eliminare i difetti acustici inerenti della costruzione e migliorare l'uniformità del campo sonoro della riunione, i vari materiali antiacustici della decorazione dovrebbero essere sistemati completamente nella sala riunioni e le forme e le specifiche di questi materiali dovrebbero essere controllate rigorosamente. , angolo dell'installazione e metodo dell'installazione.

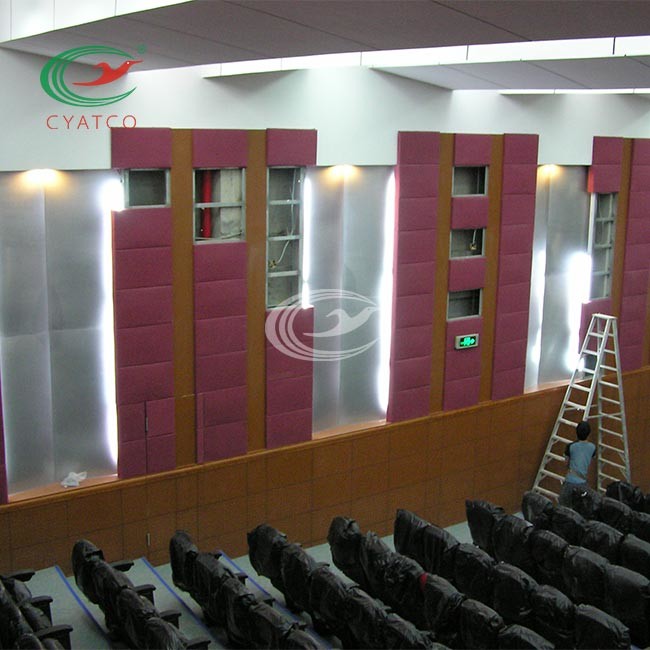

È raccomandato per installare i pannelli fonoassorbenti del E-grado di 90mm sulla parete e l'altezza dell'installazione è 3m. L'eco di vibrazione e gli echi multipli sulla parete parallela si eliminano con l'assorbimento acustico della parete.
5. Effetto di progettazione
6,1 la decorazione è bella ed elegante e l'esperienza visiva è comoda e buona.
6,2 il materiale fonoassorbente non ha inquinamento delle particelle della fibra di vetro, nessun inquinamento della polvere della formaldeide e soddisfa le richieste di protezione dell'ambiente di qualità dell'aria nel posto.
6,3 hanno un buon tono. Cioè il minimo, il medium ed il triplo sono equilibrati moderatamente.
6,4 il suono d'ascolto nella sede è relativamente chiaro, senza difetti di qualità del suono quale colorazione.
6,5 dopo l'implementazione del progetto, l'ambiente acustico e l'ambiente dentro la sede saranno adatti, incontrando l'indice a tutto campo di tempo di riverbero e raggiungendo la norma nazionale.
7. Descrizione
Le misure per assicurarsi che l'effetto progettato di assorbimento acustico rispetti le norme di progettazione sono:
1) Questo schema è simulato, analizzato e calcolato in base ai materiali acustici specifici e l'effetto di progettazione può essere raggiunto soltanto rigorosamente quanto segue i parametri acustici dei materiali acustici su cui la progettazione è basata. Se i nuovi materiali acustici architettonici sono sostituiti, devono essere valutati dagli ingegneri acustici architettonici prima che possano essere usati;
2) La qualità della costruzione dovrebbe essere rigorosa ed accurata. Durante il processo della costruzione, la costruzione deve essere effettuata conformemente ai parametri del materiale acustico confermati nella progettazione. Se c'è del cambiamento, l'ingegnere acustico dovrebbe essere informato e può essere sostituito soltanto dopo la stima e la conferma.
8. processo di servizio di Cinque-punto
01. Capisca i bisogni del cliente
Il primo punto è di capire i bisogni del cliente (dati hanno fornito: video in loco, disegni accurati in loco di cad, lo stile che il cliente gradisce)
02. Pianificazione piana della disposizione
Il secondo punto è la pianificazione della disposizione, dopo che la modifica è confermata (tassa: deposito per lo schema di progettazione)
03. Personalizzazione di progettazione di schema
Il terzo punto è di personalizzare la progettazione di schema (produzione delle rappresentazioni e del software di simulazione) e conferma la modifica (tassa: pagamento finale per lo schema di progettazione & deposito per lo schema di progettazione della costruzione)
04. Schizzo della costruzione
Il quarto punto è di completare l'aggancio professionale delle macchine, impianti, protezione antincendio, l'acqua e l'elettricità, ecc. e completa il disegno dei disegni di costruzione (tassa: pagamento finale per progettazione di schema di costruzione & il deposito della costruzione)
05. Seguito del cantiere
Il quinto punto è di continuare sul cantiere e realmente di modificare e regolare - la costruzione è completata.
